Hi ha moltes maneres de refrigerar la màquina de gel, les següents s'utilitzen habitualment:
Refrigeració per gasificació líquida; refrigeració d'expansió de gas; refrigeració de tubs vòrtex; refrigeració termoelèctrica;
Entre ells, la refrigeració per vaporització líquida és la més utilitzada. Utilitza l'efecte d'absorció de calor de la vaporització líquida per aconseguir la refrigeració. La compressió de vapor, l'absorció, la injecció de vapor i la refrigeració per adsorció són totes refrigeracions per vaporització líquida.
La refrigeració per compressió de vapor pertany a la refrigeració de canvi de fase, que utilitza l'efecte d'absorció de calor quan el refrigerant canvia de líquid a gas per obtenir energia freda. Es compon de quatre parts: compressor, condensador, mecanisme d'acceleració i evaporador. Es connecten al seu torn per canonades formant un sistema tancat.
Components i accessoris principals de la màquina de fer gel

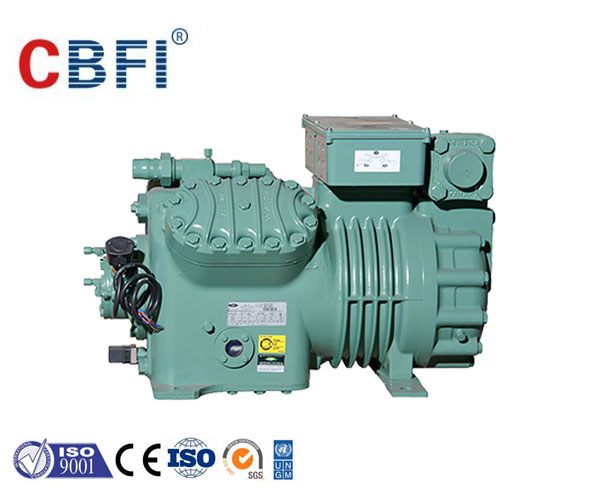

1. Compressor de la màquina de fabricar gel: el compressor es divideix en tres estructures: oberta, semioberta i tancada. La funció del compressor és xuclar el refrigerant de baixa temperatura del costat de l'evaporador i transformar-lo en vapor de refrigerant d'alta pressió i alta temperatura després de la compressió. Enviat al condensador.
2. Condensador de la màquina de fabricació de gel comercial: el condensador és un dispositiu d'intercanvi de calor que transfereix la capacitat de refrigeració de l'evaporador al sistema de refrigeració juntament amb el treball de l'indicador de compressió del compressor al medi ambiental (aigua o aire de refrigeració). Segons el mètode de refrigeració, el condensador es pot dividir en refrigerat per aire, refrigerat per aigua i evaporatiu.
3. Evaporador de la màquina de fabricació de gel industrial: l'evaporador significa que el líquid refrigerant bull i absorbeix la calor del medi refrigerat (aire o aigua) a una temperatura més baixa per aconseguir el propòsit de refrigeració.
4. Vàlvula solenoide: L'vàlvula solenoide és una mena de vàlvula de tall que s'obre automàticament sota control elèctric. Normalment s'instal·la a la canonada del sistema per encendre i apagar automàticament l'actuador del regulador de dues posicions de la canonada del sistema de refrigeració. La vàlvula solenoide sol instal·lar-se entre la vàlvula d'expansió i el condensador. La ubicació ha d'estar el més a prop possible de la vàlvula d'expansió, perquè la vàlvula d'expansió és només un element d'acceleració i no es pot tancar per si mateixa, de manera que s'ha d'utilitzar una vàlvula de solenoide per tallar la canonada de subministrament de líquid.
5. Vàlvula d'expansió tèrmica: una vàlvula d'expansió tèrmica s'utilitza habitualment en equips de refrigeració per ajustar el flux de refrigerant. No només la vàlvula reguladora controla el subministrament de líquid de l'evaporador, sinó també la vàlvula d'acceleració del dispositiu de refrigeració. La vàlvula d'expansió tèrmica utilitza el canvi de sobreescalfament del refrigerant a la sortida de l'evaporador per ajustar el subministrament de líquid. La vàlvula d'expansió tèrmica està connectada a la canonada d'entrada de líquid de l'evaporador i la bombeta de detecció de temperatura es col·loca a la canonada de sortida (sortida) de l'evaporador. Normalment es divideix en: (1) vàlvula d'expansió tèrmica equilibrada internament segons la diferència en l'estructura de la vàlvula d'expansió tèrmica; (2) Vàlvula d'expansió tèrmica equilibrada externament.
Vàlvula d'expansió tèrmica equilibrada internament: es compon d'un bulb sensor de temperatura, tub capil·lar, seient de vàlvula, diafragma, vareta d'expulsió, agulla de vàlvula i mecanisme d'ajust. Les vàlvules d'expansió tèrmica equilibrades internament s'utilitzen generalment en petits evaporadors.
Vàlvula d'expansió tèrmica equilibrada externament: vàlvula d'expansió tèrmica equilibrada externament Per als evaporadors amb canonades llargues o gran resistència, sovint s'utilitzen vàlvules d'expansió tèrmica equilibrada externament. Per a l'evaporador de la mateixa mida, es pot utilitzar una vàlvula d'expansió equilibrada internament quan s'utilitza en un emmagatzematge d'alta temperatura, mentre que una vàlvula d'expansió equilibrada externament es pot utilitzar quan s'utilitza en un emmagatzematge a baixa temperatura.
6. Separador d'oli: Se sol instal·lar un separador d'oli entre el compressor i el condensador per separar l'oli de la màquina frigorífica arrossegat al vapor del refrigerant. El dispositiu de retorn d'oli s'utilitza per retornar l'oli de la màquina de refrigeració al cárter del compressor; L'estructura d'ús habitual del separador d'oli té dos tipus: tipus centrífug i tipus filtre.
7. Separador de gas-líquid: separa el refrigerant gasós del refrigerant líquid per evitar que el compressor de martell líquid; emmagatzemar el líquid refrigerant al cicle de refrigeració i ajustar el subministrament de líquid segons el canvi de càrrega.
8. Acumulador: mitjançant la configuració de l'acumulador, la capacitat d'emmagatzematge de líquids de l'acumulador es pot utilitzar per equilibrar i estabilitzar la circulació del refrigerant al sistema, de manera que el dispositiu de refrigeració estigui en funcionament normal. L'acumulador generalment s'instal·la al condensador i entre els elements d'acceleració, perquè el refrigerant líquid del condensador entri sense problemes a l'acumulador, la posició de l'acumulador ha de ser inferior a la del condensador.
9. Assecador: per garantir la circulació normal del refrigerant, el sistema de refrigeració s'ha de mantenir net i sec. El filtre assecador sol instal·lar-se abans de l'element d'acceleració. [Font d'aquest article: número públic de l'enciclopèdia de refrigeració], quan el refrigerant líquid passa primer Després d'assecar el filtre, es pot prevenir eficaçment el fenomen d'obstrucció de l'element d'acceleració.
10. Mirador: s'utilitza principalment per indicar l'estat del refrigerant a la canonada de líquid del dispositiu de refrigeració i el contingut d'aigua del refrigerant. Normalment, a la carcassa del visor es marquen diferents colors per indicar el contingut d'aigua del refrigerant del sistema.
11. Relés d'alta i baixa pressió: la pressió de descàrrega del compressor és massa alta per desconnectar-se automàticament, aturar el treball del compressor, després d'eliminar la causa de l'alta pressió, cal reiniciar manualment el compressor (falla més alarma); quan es redueix la pressió d'aspiració per ajustar Quan s'estableixi el límit inferior, es desconnectarà i aturarà automàticament el compressor. Quan la pressió d'aspiració augmenta fins al límit superior establert, el compressor s'activarà.
12. Relé de diferència de pressió d'oli: un interruptor elèctric que utilitza la diferència de pressió d'aspiració i descàrrega de la bomba d'oli lubricant com a senyal de control. Quan la diferència de pressió és inferior al valor establert, el compressor s'aturarà i jugarà un paper protector.
13. Relé de temperatura: utilitzeu la temperatura com a senyal de control per controlar la temperatura de l'emmagatzematge frigorífic. L'inici i l'aturada del compressor es poden controlar directament controlant l'encesa i apagada de la vàlvula solenoide de subministrament de líquid; Quan una màquina té diversos bancs, els relés de temperatura de cada banc es poden connectar en paral·lel per controlar l'arrencada i l'aturada automàtica del compressor.
14. Refrigerants: Els refrigerants, també coneguts com a refrigerants i refrigerants, són substàncies intermèdies que s'utilitzen per completar la conversió d'energia en diversos motors tèrmics. Aquestes substàncies solen utilitzar transicions de fase reversibles (com les transicions de fase gas-líquid) per augmentar la potència.
15. Oli de refrigeració: La funció de l'oli de refrigeració és principalment lubricar, segellar, refredar i filtrar. En els compressors de diversos cilindres, l'oli lubricant també es pot utilitzar per controlar el mecanisme de descàrrega.
